Hallo guys kali ini saya akan membahas tentang mikrotik lagi, kali ini saya akan membahas tentang Routing Dynamic RIP. Untuk lebih jelasnya lihat dibawah ini.
Pengertian
Routing Information Protocol (RIP) adalah sebuah protokol routing dinamis yang digunakan dalam jaringan LAN (Local Area Network) dan WAN (Wide Area Network). Oleh karena itu protokol ini diklasifikasikan sebagai Interior Gateway Protocol (IGP). Protokol ini menggunakan algoritma Distance-Vector Routing. Pertama kali didefinisikan dalam RFC 1058 (1988).
Karakteristik dari RIP:
2. setelah itu kita pergi ke menu routing --> RIP
3. di tab interface kita klik (+) lalu jika sudah kita konfigurasi kita klik apply -> ok
4. lalu kita pergi ke tab neighbours, kita klik simbol (+) lalu masukkan ip router lain yang terhubung ke router 1 -> klik apply -> ok
5. lalu kita pergi ke tab network, kita klik simbol (+) lalu kita isikan 0.0.0.0/0 atau juga bisa kita berikan subnet yang terhubung ke mikrotik client 192.168.50.0/24, klik apply -> ok
kemudian kita lanjutkan dengan Router ke -2
#Konfigurasi Router 2
Routing Information Protocol (RIP) adalah sebuah protokol routing dinamis yang digunakan dalam jaringan LAN (Local Area Network) dan WAN (Wide Area Network). Oleh karena itu protokol ini diklasifikasikan sebagai Interior Gateway Protocol (IGP). Protokol ini menggunakan algoritma Distance-Vector Routing. Pertama kali didefinisikan dalam RFC 1058 (1988).
Cara Kerja RIP :
1. Host mendengar pada alamat broadcast jika ada update routing dari gateway.
2. Host akan memeriksa terlebih dahulu routing table lokal jika menerima update routing .
3. Jika rute belum ada, informasi segera dimasukkan ke routing table .
4. Jika rute sudah ada, metric yang terkecil akan diambil sebagai acuan.
5. Rute melalui suatu gateway akan dihapus jika tidak ada update dari gateway tersebut dalam waktu tertentu
6. Khusus untuk gateway, RIP akan mengirimkan update routing pada alamat broadcast di setiap network yang terhubung
2. Host akan memeriksa terlebih dahulu routing table lokal jika menerima update routing .
3. Jika rute belum ada, informasi segera dimasukkan ke routing table .
4. Jika rute sudah ada, metric yang terkecil akan diambil sebagai acuan.
5. Rute melalui suatu gateway akan dihapus jika tidak ada update dari gateway tersebut dalam waktu tertentu
6. Khusus untuk gateway, RIP akan mengirimkan update routing pada alamat broadcast di setiap network yang terhubung
1. Distance vector routing protocol
2. Hop count sebagi metric untuk memilih rute
3. Maximum hop count 15, hop ke 16 dianggap unreachable
4. Secara default routing update 30 detik sekali
2. Hop count sebagi metric untuk memilih rute
3. Maximum hop count 15, hop ke 16 dianggap unreachable
4. Secara default routing update 30 detik sekali
Topologi routing RIP 2 router
#. Konfigurasi Router satu
1. pastikan bahwa router kita sudah ada sumber internetnya
- kita konfigurasi ip address nya seperti gambar dibawah :
- ether3 192.168.50.2/24 ==> ip yang terhubung ke router lain
ether1 192.168.60.1/24 ==> ip yang digunakan untuk client
2. setelah itu kita pergi ke menu routing --> RIP

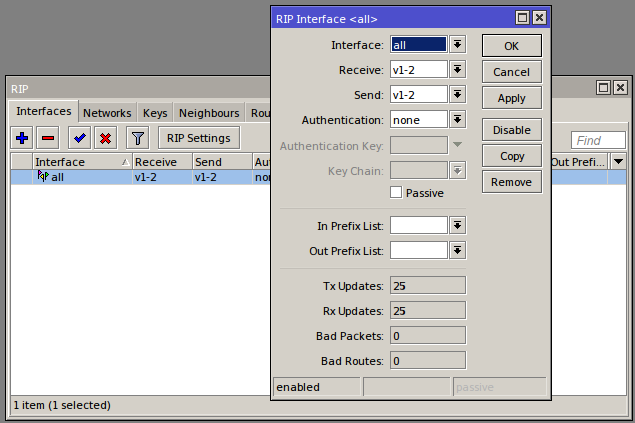

3. di tab interface kita klik (+) lalu jika sudah kita konfigurasi kita klik apply -> ok
4. lalu kita pergi ke tab neighbours, kita klik simbol (+) lalu masukkan ip router lain yang terhubung ke router 1 -> klik apply -> ok
5. lalu kita pergi ke tab network, kita klik simbol (+) lalu kita isikan 0.0.0.0/0 atau juga bisa kita berikan subnet yang terhubung ke mikrotik client 192.168.50.0/24, klik apply -> ok
kemudian kita lanjutkan dengan Router ke -2
#Konfigurasi Router 2
- 1. kita setting ip address di ip --> address
- 192.168.50.3/24 ==> ip yang terhubung ke router lain
192.168.60.1/24 ==> ip yang digunakan untuk client
- 3. di tab interface kita klik (+) lalu jika sudah kita konfigurasi kita klik apply --> ok
- 4. lalu kita ke tab neighbours, kita klik simbol (+) lalu masukkan ip router lain yang terhubung ke router 2 192.168.50.2 --> klik apply --> ok
- 5. lalu kita cek di routes, jika berhasil maka hasilnya seperti gambar dibawah
- 6. kita juga cek di router 1 di routes
7. Kemudian kita coba test Ping pada terminal
- DAH SELSAI..!
Mohon maaf bila ada salah kata,
Semoga berhasil dan Terima Kasih
